山东某化工污水厂反吊膜加盖工程

工程概况

1、工程名称：山东某化工污水厂反吊膜加盖工程

2、工程地址：山东

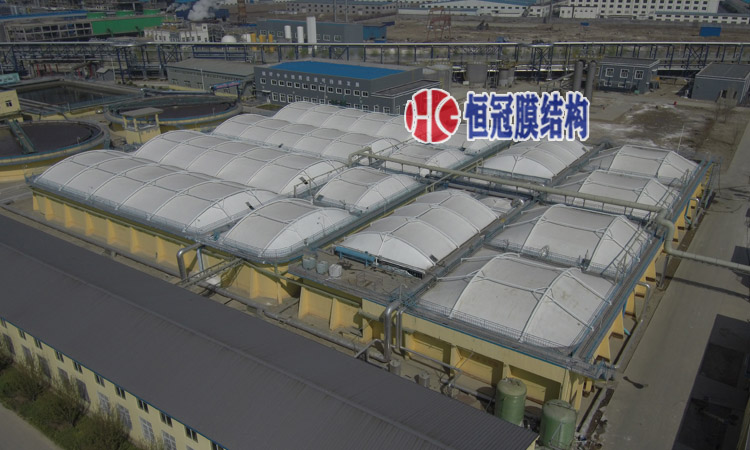

3、项目简介：本污水厂反吊膜加盖部分，由好氧池、厌氧池、缺氧池、初沉池等多个方形废水池组成，膜

面积23180㎡，钢构170吨；设计成“反吊”膜形式，“反吊”膜是膜安装在钢构下方，钢结构外漏在反吊

膜外，利用膜材本身抗酸碱，耐腐蚀等性能把污水池中废气密封集中，使污水池中废气与钢架隔离，避免钢

构受到废气的腐蚀，延长钢构使用寿命；

膜材部分：采用德国Heytex优质污水池专用膜材，厂家质保15年，膜材具有耐腐蚀性能强，气密性好，抗老

化、抗风载、耐H2S、耐紫外线、阻燃、自洁、可解决防腐难、冬季防冻问题；

钢材部分：选用国内大厂Q235B钢管，钢材均用德国等离子设备切割，喷砂抛丸除锈等先进工艺，使其坡口

美观精准，防腐工艺也有保证；

一、污水厂反吊膜结构的裁剪线确定采用测地线法。

二、污水厂反吊膜结构的裁剪设计是指在初平衡空间曲面上确定膜面的裁剪线，将空间曲面划分为膜片并将

其展开为平面形状。

三、污水厂反吊膜结构的膜片设计时应预留搭接宽度，膜片的边界应进行光滑处理。

四、污水厂反吊膜结构在裁剪设计中必须考虑预张拉应力的影响，根据膜材的应力应变关系确定膜片的收缩

量，对膜片的尺寸进行调整。

五、裁剪缝的设计应考虑膜材力学性能的正交各向异性，宜使结构主应力方向与织物纤维方向一致。

六、裁剪缝的设计宜考虑建筑美观。
